Parameter verwenden

Um in Catia Bauteile mit Parametern zu verwenden, insbesondere geometrische Bedingungen und andere Bauteildimensionen, sollte man erst einmal die Anzeige von Parametern im Strukturbaum aktivieren:

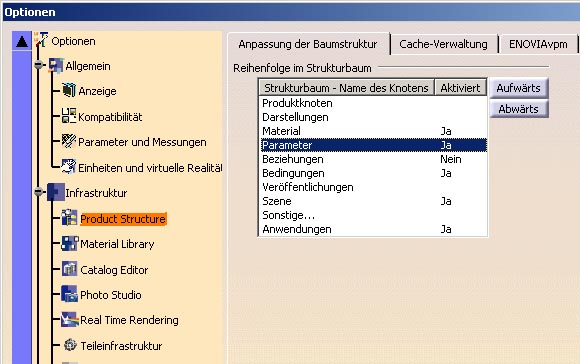

• Tools > Optionen > Infrastruktur > Product Structure > Anpassung der Baumstruktur > Parameter: ja
• Tools > Optionen > Infrastruktur > Teileinfrastruktur > Anzeige > Parameter aktivieren

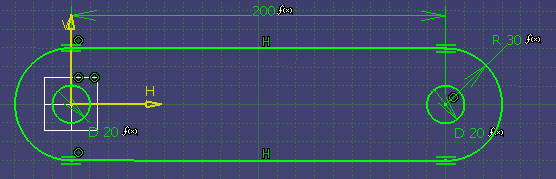

Nun kann man bspw. eine Skizze erstellen und diese wie gewohnt mit Bedingungen versehen.

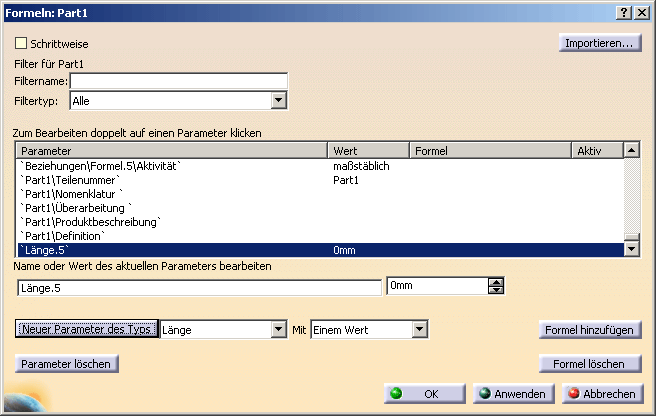

Man klickt nun unten auf das Formel-Symbol (f(x)). Im sich öffnenden Fenster klickt man auf

[Neuer Parameter des Typs]

und wählt einen geeigneten Typ aus. Meist sind dies Längen oder Winkel.



Nun gibt man den gewünschten Namen für den Parameter ein und einen Wert. Hier bieten sich einfache Formelzeichen wie L oder R an.
Man verlässt nun das Fenster per

[OK]

, nachdem man ggf. weitere Parameter eingegeben hat. Nun markiert man auf eine Bemaßung/Bedingung, und klickt erneut auf das Formel-Symbol. Im Fenster nun auf

[Formel hinzufügen]

und in der Zeile einfach eine Formel eingeben. Dies kann der Parameter an sich sein, also bspw.

L

, oder auch ein doppelter Winkel

2*alpha

.
Will man eine Größe verändern, die nicht direkt mit einer Bedingung verknüpft ist, bspw. die Dicke eines Blocks, muss man diese im Formelfenster markieren. Z.B. "Hauptkörper/Block.1/Begrenzung1/Länge", sobald ein Block aus der Skizze erzeugt wurde. Nach Klick auf

[Formel hinzufügen]

kann man auch hier eine Formel für die gewünschte Größe eingeben.

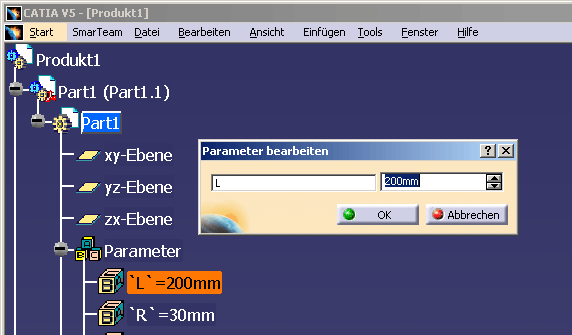

Parameter verwendet man natürlich, um sie später leicht verändern zu können. Sie befinden sich im Strukturbaum nach aktivierter Ansicht (s.o.) unterhalb des Parts direkt nach den Referenz-Ebenen. Ein einfacher Doppelklick öffnet ein Fenster, in dem man einen neuen Wert für den Parameter eingeben kann.
